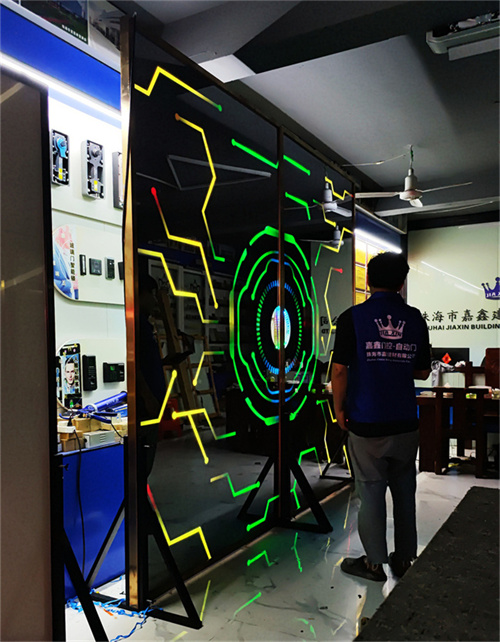

科技感电动门安装步骤详细图解

人气:发表时间:2023-01-16 00:08:35

触摸发光门安装注意事项:


1.触摸发光门的皮带张紧轮模块:皮带挂在皮带张紧轮上,该模块配备了调理皮带张力的组织


2.智能门传动机箱导轨:用高强度、耐磨铝材制成


3.珠海触摸发光门装置时吊件模块:用于门体吊挂,本模块上装有导轮,可以在智能门机箱导轨上挪动。


4.止位器:避免吊夹在导轨上挪动时,移出导轨。



5.操控器模块:接纳感应器或许其它信号开关的检测信号,驱动电机,操控门体装置适宜的方法运动。


6.电动机模块:选用体积小、功率大的直流无碳刷电机,合作传动效率高、噪音小的高速齿轮箱体系减速,然后驱动皮带。


7.皮带模块:将电动机模块的转变变为往复运动。选用特别资料工艺的齿形皮带,弹性性小,不受温度影响,传递效率高,所以不必因皮带弹性做调整。




触摸发光门安装步骤图解教程:


一、轨道的固定:保证轨道水平、牢固、稳定。


二、玻璃吊架、滑轮安装:


1、玻璃吊夹两侧均匀安装,并且保证螺丝拧紧。


2、挂上吊轮,装好门扇皮带、拧紧尾轮螺丝 绷紧皮带。


3、将门扇挂入轨道,来回滑动检测是否顺畅。如图:


三、动力装置安装:


1、固定好电机、控制器、主尾轮皮带。


2、将重叠门扇均匀分布,确定开启位置将皮带用配套卡口固定牢固。


3、装好触摸开关、防撞条、启动电源调试。


其它触摸发光门安装步骤:


1、主控制器:它是触摸发光门的指挥中心,通过内部编有指令程序的大规模集成块,发出相应指令,指挥电机或电锁类系统工作;同时人们通过主控器调节门扇开启速度、开启幅度等参数。



2、感应探测器:负责采集外部信号,如同人们的眼睛,当有移动的物体进入它的工作范围时,它就给主控制器一个脉冲信号;动力电机:提供开门与关门的主动力,控制门扇加速与减速运行。


3、门扇行进轨道:就象火车的铁轨,约束门扇的吊具走轮系统,使其按特定方向行进、滑动。门扇吊具走轮系统:用于吊挂活动门扇,同时在动力牵引下带动门扇运行。


4、同步皮带(或三角皮带):用于传输电机所产动力,牵引门扇吊具走轮系统。下部导向系统:是门扇下部的导向与定位装置,防止门扇在运行时出现前后门体摆动。


1、上下门轴必须在一个垂线上,触摸发光门必须采用钢结构的横梁做骨架,上轴必须焊接在横梁上,因为上门轴是整个触摸发光门的支撑点,必须要牢固,禁止采用上部横梁采用细木板木龙骨结构,因为上门轴与木制作结构连接点只能使用自攻螺丝固定连接,由于开门次数多,时间长了使上门轴容易脱落,造成危险。


2、预埋酒吧门时要在原地面剔凿一个长方形方坑,四周要大于酒吧门底座的10毫米,用于塞实高标号水泥砂浆,起到牢固的作用,建议酒吧门水泥凝固48h后按照触摸发光门,安装好触摸发光门地边要距地8-12毫米,预防触摸发光门在下垂的时候摩擦地面。


3、地弹门的上下门轴要座于门框的中心,使触摸发光门安装好以后也能座于门框的中心,起到美观的效果。安装好玻璃上门边要距横梁3-6毫米,预防门下垂时上门轴和门夹的连接件不至于脱离,还有一个细节问题要注意,门轴与门夹的部位要注入黄油,可以减少连接件的磨损,以延长使用寿命。
